品質等級  JIS4

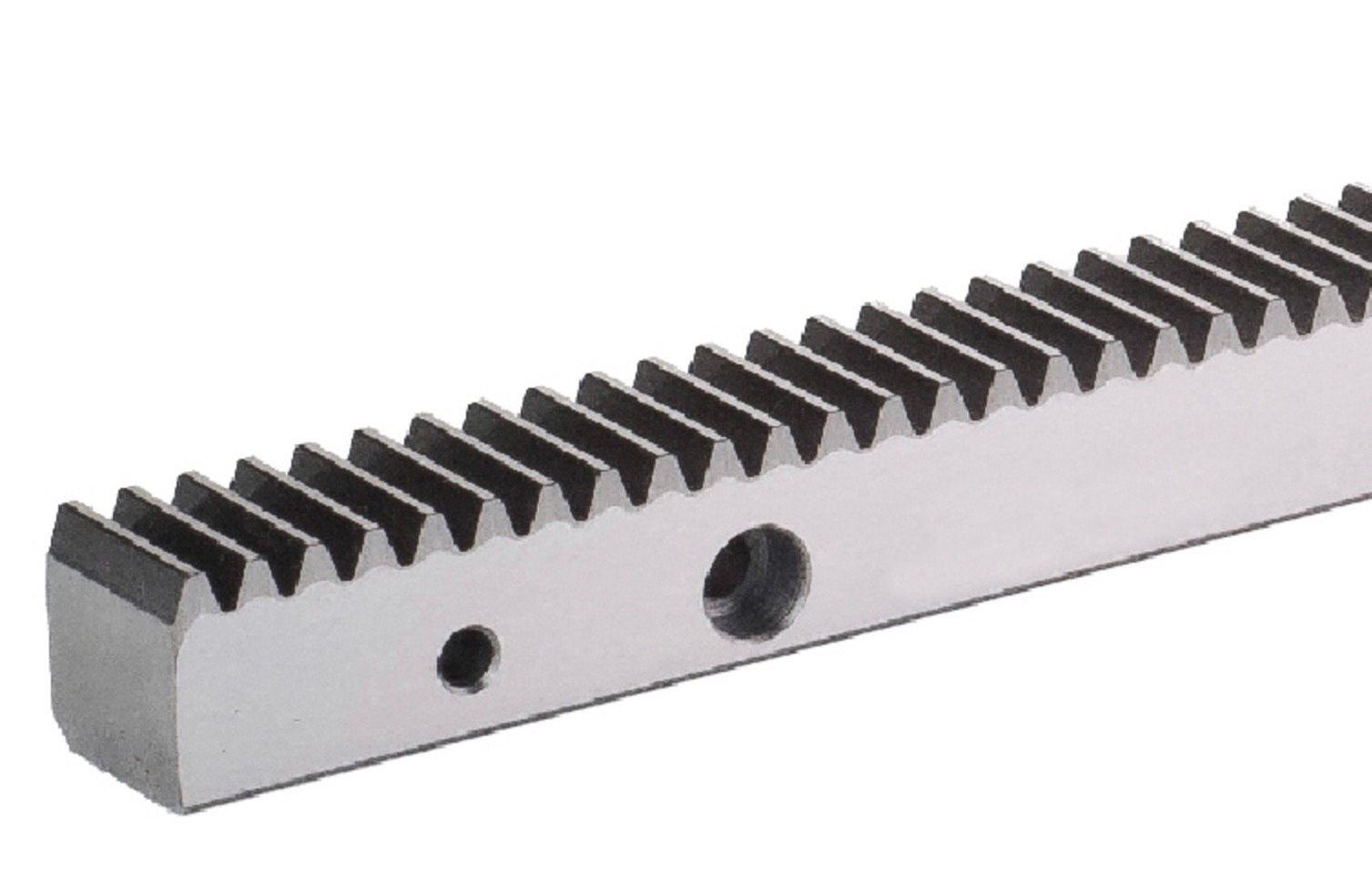

系列 CSTM-CP-JIS4 直齒精銑齒條

材料 S50C

硬度 HRC 10~12°

總齒距誤差: Fp /1000 ≦ 0.075mm

無鉆孔處理，品號為-N

可提供表面染黑處理

CSTM-CP-JIS4 直齒精銑齒條，采用中碳鋼S45C，材料沒有經過熱處理，直接進行齒面精銑，齒條每米的總齒距誤差，可以控制在0.075mm以內。

采用日本JIS標準規范，符合日系規格CP周節(Circular Pitch)的尺寸，包含CP5和CP10，

本型號為軟質齒條，適用于扭力低，輕負載，無精密度需求的應用，適用于經濟型的CNC機臺、自動門或倉儲系統。

型號與規格：

CSTM-CP-05005-JIS4-N     15*20*500L*M1.5915

CSTM-CP-05005-JIS4         15*20*1000L*M1.5915

CSTM-CP-05010-JIS4-N      15*20*1000L*M1.5915

CSTM-CP-05015-JIS4         15*20*1500L*M1.5915

CSTM-CP-05015-JIS4-N      15*20*1500L*M1.5915

CSTM-CP-05020-JIS4          15*20*2050L*M1.5915

CSTM-CP-05020-JIS4-N       15*20*2050L*M1.5915

CSTM-CP-10005-JIS4-N        30*35*500L*M3.1831

CSTM-CP-10010-JIS4           30*35*1000L*M3.1831

CSTM-CP-10010-JIS4-N       30*35*1000L*M3.1831

CSTM-CP-10015-JIS4          30*35*1500L*M3.1831

CSTM-CP-10015-JIS4-N       30*35*1500L*M3.1831

CSTM-CP-10020-JIS4           30*35*2050L*M3.1831

CSTM-CP-10020-JIS4-N      30*35*2050L*M3.1831
